Обозначение клиновых задвижек: полная расшифровка по стандарту ЦКБА

Большое разнообразие видов общепромышленной трубопроводной арматуры сведено в классификатор, в котором цифробуквенные обозначения дают представление специалистам с какой конкретно продукцией мы имеем дело. Задвижки клиновые также имеют свое индивидуальное общепромышленное обозначение, отражающие тип запорной арматуры, её параметры, материал исполнения корпусных деталей, тип клина и уплотнения в затворе. Производители присваивают собственные номенклатурные заводские обозначения, с целью более широко дать представление о характеристиках изделий, управляющих элементах и комплектации.

В зависимости от производителя на корпусе клиновой задвижки имеется основное обозначение условного прохода Dn (Ду), условное рабочее давление Pn (Ру) и материал исполнения.

Кроме того, на корпус монтируется шильдик со следующими данными:

• Модель задвижки, к примеру, на фото — 30с15нж;
• Материал исполнения (сталь 20Л);
• Условный проход (Dn80);
• Условное давление (Pn40);
• Дата изготовления производителем;
• Номер изделия;
• Информация об изготовителе, в нашем случае интернет ресурс производителя — завод «Динамика»;
• Номер ТУ (Технические условия производства и поставки).

У каждого производителя своя собственная уникальная таблица фигур и на практике не всегда обозначения соответствуют вышеуказанным параметрам, поскольку производители вольны давать собственные обозначения производимым изделиям. Но существует неизменный общепринятый стандарт условного индекса обозначений трубопроводной арматуры — так называемая «таблица фигур», первично введённая ЦКБА в мае 2007 г, её последняя действующая редакция СТ ЦКБА 023-2015.

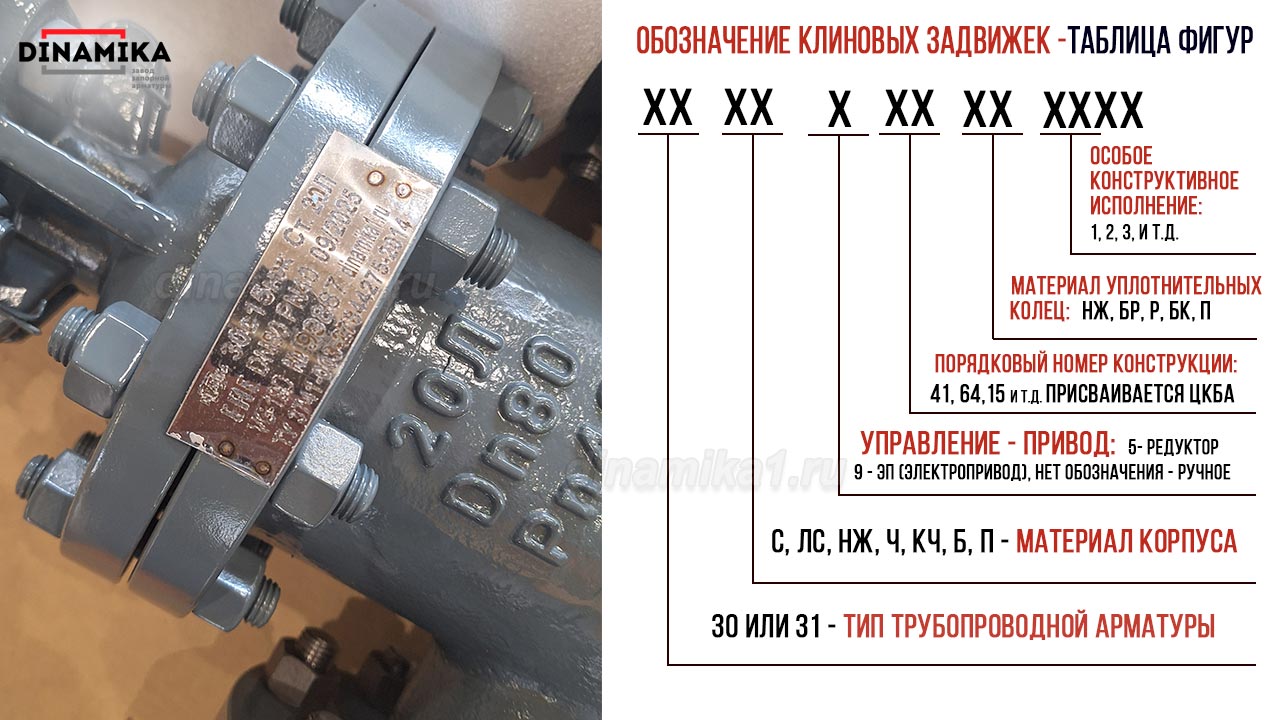

Условный индекс клиновых задвижек (таблица фигур)

Условный индекс (таблица фигур) — общепромышленное обозначение модели трубопроводной арматуры представляет информацию о конструкции изделия и состоит их цифробуквенных обозначений. Для понимания, предлагаем рассмотреть разницу в деталях общепромышленных обозначений, на примере стальной клиновой задвижки с ручным управлением затвором и с электроприводом:

Пример расшифровки общепромышленного обозначения клиновой задвижки 30С941НЖ и 31НЖ77НЖ:

1. Первые две цифры: 30 — задвижка клиновая литая (ЗКЛ), 31 — кованая, компактная (ЗКС).
2. Следующие за цифрами 30 или 31 следуют буквенные обозначения, которые указывают на материал исполнения корпусных деталей, подробнее примеры обозначений стали и климатические исполнения по ГОСТ 15150-69:
• С — корпусные детали из углеродистой стали (ст.20, ст.20Л) – недорогие общепромышленные стальные задвижки применяются в умеренном климате (У), массово востребованы на трубопроводы во все отрасли и хозяйства;
• ЛС — корпусные детали ЗК холодостойкие, изготавливаются из легированной стали (ст.09Г2С, ст.20ГЛ), задвижки для промышленного применения в условиях с пониженными температур окружающей среды, исполнение ХЛ, востребованы в нефтегазовой отрасли;
• НЖ — детали ЗК нержавеющие (сталь 12х18н10т, 12х18н9тл), дорогостоящая запорная арматура для промышленного применения в жёстких эксплуатационных условиях (нефтегазовая и химическая отрасль);
• Ч, Сч, КЧ, ВЧ — чугун серый, ковкий, высокопрочный, используется для коммунальных хозяйств, задвижки на воду и канализацию;
• Б – бронза, латунь – в основном изготавливают ЗК с «морским сертификатом» которые используются в судостроении и пищевой промышленности.
• П – пластмассы, в основном из композитных полимеров изготавливаются задвижки для пищевой промышленности с «пищевым сертификатом» или химической отрасли поскольку пластик нейтрален к большинству агрессивных сред.
3. Следующее за буквенным обозначением материала исполнения следует тип управления:
   Цифра 9 — управление адаптировано под электропривод, если вместо цифры 9 стоит цифра 5, то управление осуществляется ручным механическим редуктором, а если обозначение состоит только из 2-х цифр то управление ручное — маховиком.
4. Из нашего примера, цифры 41 и 77 обозначают модель конструкции в каталоге ЦКБА (Центрального Конструкторского Бюро Арматуростроения). Специалистам, имеющим опыт работы с трубопроводной арматурой по этим цифрам можно с первого взгляда бегло определить тип задвижки, её основные характеристики, конструкцию, в некоторых случаях и тип присоединения.
5. После обозначения конструкции следует буквенное обозначение НЖ указывающее на материал уплотнительных поверхностей посадочных сёдел и клина (уплотнительные кольца). В данном случае уплотнение нержавеющее, клин выполнен или полностью, либо нанесена наплавка из нержавеющей стали.

Какими бывают уплотнительные кольца клинового затвора:

• «НЖ» нержавеющая сталь;
• «БР» без резины;
• «Р» обрезиненный клин;
• «БК» без уплотнений (без колец);
• «П» пластмассы, полимерные уплотнения.

Принцип обозначений материалов уплотнительных колец тот же что и в пункте 2.

В условном обозначении клиновых задвижек не отражаются вторичные конструктивные характеристики некоторые из которых скрыты визуально, но немаловажны при подборе трубопроводного устройства. Это «внутренности» изделия, их тип конструкции, клина затвора и управляющих элементов.

Обозначения задвижек клиновых представлены здесь кратко, более подробно с таблицами фигур всей трубопроводной арматуры и правилами можно ознакомится в действующем стандарте СТ ЦКБА 023-2015.
